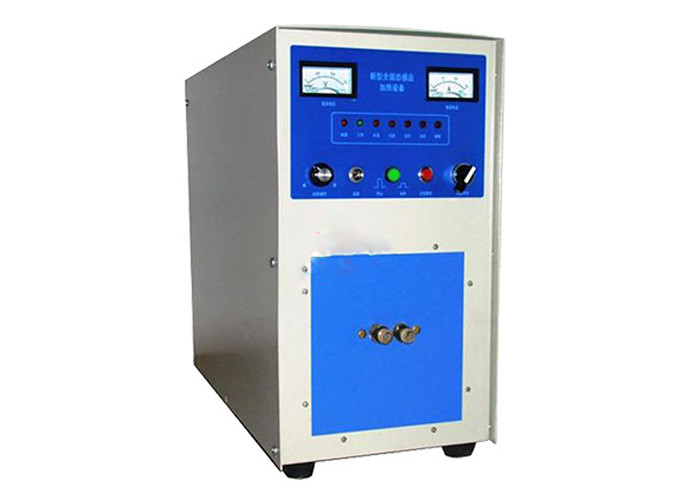

Peralatan Pemanas Induksi Frekuensi Tinggi Peralatan Pemanas Induksi Untuk Pendinginan Logam, Annealing Dan Tempering

Ikhtisar peralatan pemanas induksi frekuensi tinggi:

Mesin pemanas induksi frekuensi tinggi memiliki pengaturan fungsi pemanasan otomatis, pelestarian panas dan pendinginan, yang kondusif untuk meningkatkan kualitas pemanasan mesin pemanas induksi frekuensi tinggi dan menyederhanakan operasi manual.Catu daya pemanas induksi frekuensi tinggi dapat dipilih sesuai dengan daya dan frekuensi.Semakin tinggi frekuensi frekuensi tinggi, semakin dangkal kedalaman pemanasan, dan semakin rendah frekuensi frekuensi tinggi, semakin baik permeabilitas panas.Pelacakan otomatis frekuensi siklus tinggi mesin pemanas induksi dari 1 hingga 20KHz

Parameter teknis peralatan pemanas induksi frekuensi tinggi:

Model: LC-GPGY-50KW

Tekanan air pendingin: 0,1-0,3mpa

Daya masukan: 50kW

Aliran air pendingin (mesin utama): 15L / mnt (0,1MPa)

Tegangan masukan: 343v

Aliran air pendingin (transformator): 18L / mnt (0,1MPa)

Arus input maksimum: 64A

Volume tuan rumah: 460 × 360 × 630mm3

Frekuensi osilasi: 16khz

Titik perlindungan suhu air: 50

Berat tuan rumah: 40 ± 5% kg

Efisiensi: 90%

Langkah-langkah pemasangan peralatan pemanas induksi frekuensi tinggi:

1. Tempatkan mesin utama dan mesin bantu: umumnya mesin utama (mesin pengendali operasi) ditempatkan di atas dan mesin bantu (mesin keluaran daya) ditempatkan di bawah.

2. Sambungkan air dan listrik mesin utama dan mesin bantu: sambungkan saluran air dengan menggunakan dua pipa air tipis di aksesori secara lurus ke atas dan ke bawah.Hubungkan sirkuit dengan dua kabel di aksesori, merah terhubung ke merah dan hitam terhubung ke hitam.Pastikan untuk mengencangkannya tanpa kontak yang buruk.Hubungkan kabel ground dari mesin master dan slave.

3. Sambungan daya: mesin adalah catu daya tiga fase (380V), dan tiga kabel merah terhubung ke sakelar pisau tiga fase khusus atau sakelar udara (di atas 65A).Kemudian sambungkan kabel ground.

4. Sambungan air: tekanan air pendingin yang digunakan oleh mesin adalah 0,1mpa-0,3mpa (sekitar 1-3kg).Silakan pilih pompa air fase tunggal (220V) 370W dan tangki air atau kolam (pilih volume sesuai dengan waktu kerja dan beban kerja terus menerus, dan pasang menara pendingin kecil jika perlu).Outlet air dari pompa air terhubung dengan inlet air mesin dengan pipa air, dan outlet air dari mesin digunakan untuk mengembalikan air kembali ke kolam untuk mewujudkan pendinginan sirkulasi aliran air.

5. Pemasangan kumparan induksi: pilih, pasang dan pasang kumparan induksi sesuai dengan bentuk dan ukuran benda kerja logam yang dipanaskan.Perhatikan bahwa koil induksi tidak boleh dihubung singkat.

6. Tempatkan benda kerja: letakkan benda kerja yang akan dipanaskan di tengah cincin induksi.Celah di sekitar benda kerja pada dasarnya harus sama.Benda kerja dan cincin induksi tidak boleh bertabrakan.
