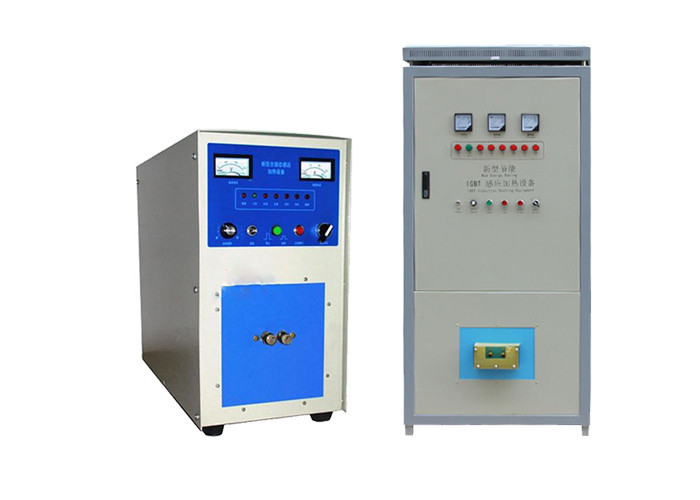

Peralatan Pemanas Induksi Frekuensi Tinggi 100% Desain Beban Penuh Selama 24 Jam

Prinsip kerja peralatan pemanas induksi frekuensi tinggi:

Prinsip peralatan pemanas induksi frekuensi tinggi: ini adalah koil induksi pemanas yang dililitkan ke keadaan cincin atau bentuk yang diperlukan dengan menggunakan arah aliran arus besar dari induksi frekuensi tinggi.Induksi frekuensi tinggi biasanya terbuat dari tabung berongga tembaga merah.

Parameter teknis peralatan pemanas induksi frekuensi tinggi:

Model: LC-GPGY-85KW

Tekanan air pendingin: 0,1-0,3mpa

Daya masukan: 85kW

Aliran air pendingin (mesin utama): 15L / mnt (0,1MPa)

Tegangan masukan: 351v

Aliran air pendingin (transformator): 18L / mnt (0,1MPa)

Arus input maksimum: 85A

Volume tuan rumah: 470mm × 370mm × 670mm

Frekuensi osilasi: 21khz

Titik perlindungan suhu air: 50

Berat tuan rumah: 40 ± 5% kg

Efisiensi: 90%

Langkah-langkah pemasangan peralatan pemanas induksi frekuensi tinggi:

1. Tempatkan mesin utama dan mesin bantu: umumnya mesin utama (mesin pengendali operasi) ditempatkan di atas dan mesin bantu (mesin keluaran daya) ditempatkan di bawah.

2. Sambungkan air dan listrik mesin utama dan mesin bantu: sambungkan saluran air dengan menggunakan dua pipa air tipis di aksesori secara lurus ke atas dan ke bawah.Hubungkan sirkuit dengan dua kabel di aksesori, merah terhubung ke merah dan hitam terhubung ke hitam.Pastikan untuk mengencangkannya tanpa kontak yang buruk.Hubungkan kabel ground dari mesin master dan slave.

3. Sambungan daya: mesin adalah catu daya tiga fase (380V), dan tiga kabel merah terhubung ke sakelar pisau tiga fase khusus atau sakelar udara (di atas 65A).Kemudian sambungkan kabel ground.

4. Sambungan air: tekanan air pendingin yang digunakan oleh mesin adalah 0,1mpa-0,3mpa (sekitar 1-3kg).Silakan pilih pompa air fase tunggal (220V) 370W dan tangki air atau kolam (pilih volume sesuai dengan waktu kerja dan beban kerja terus menerus, dan pasang menara pendingin kecil jika perlu).Outlet air dari pompa air terhubung dengan inlet air mesin dengan pipa air, dan outlet air dari mesin digunakan untuk mengembalikan air kembali ke kolam untuk mewujudkan pendinginan sirkulasi aliran air.

5. Pemasangan kumparan induksi: pilih, pasang dan pasang kumparan induksi sesuai dengan bentuk dan ukuran benda kerja logam yang dipanaskan.Perhatikan bahwa koil induksi tidak boleh dihubung singkat.

6. Tempatkan benda kerja: letakkan benda kerja yang akan dipanaskan di tengah cincin induksi.Celah di sekitar benda kerja pada dasarnya harus sama.Benda kerja dan cincin induksi tidak boleh bertabrakan.
